型号参数 | DLSB-20/30Ex | |||||
载冷剂储液槽容积(L) | 20 | |||||
使用温度范围(℃) | -30~25 | |||||
温度稳定性(℃) | ±2 | |||||
环境温度(℃) | 5~35 | |||||
环境湿度 | ≤75% | |||||
电源 | 3~, 380V , 50HZ | |||||
安全保护 | 延时、相序、过电流、过热保护 | |||||
整机功率(W) | 1680 | |||||
制冷剂 | R410A | |||||
制冷量(W) | 10℃ | 2550 | ||||
0℃ | 1750 | |||||
-10℃ | 1070 | |||||
-20℃ | 720 | |||||
-30℃ | 300 | |||||
循环泵 | 功率(W) | 370 | ||||
最大流量(L/min) | 25 | |||||
最大压力(bar) | 2.0 | |||||
防爆等级 | ExdⅡBT4 | |||||
风机防爆等级 | ExdⅡBT4 | |||||
电控箱防爆等级 | ExdⅡBT4 | |||||
外循环接口尺寸 | 1/2" | |||||

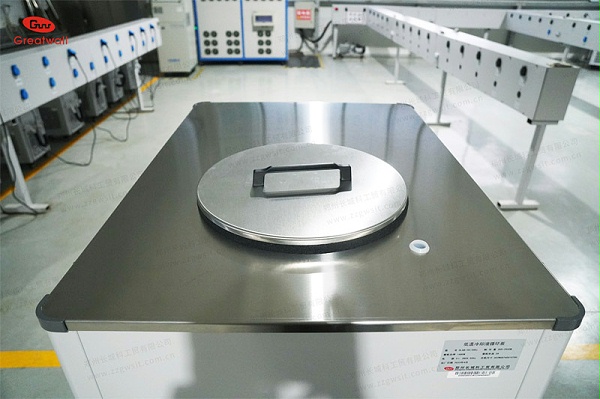

开口尺寸(mm) | Φ280 | |||||
储液槽内径与高度(mm) | Ф300×300 | |||||
载冷剂储槽材质 | 304 | |||||
制冷主机占用空间(mm) | 602W×876D×1070H | |||||
整机重量(kg) | 135 |
一、整机方案
整套系统由制冷系统、循环系统、控制系统等组成。
1.1 制冷系统
采用1台全封闭滚动转子式压缩机、冷凝器、蒸发器、毛细管等组成制冷单元以达到降温要求。
压缩机:采用松下滚动转子式压缩机,体积小、重量轻,运转平稳、噪音低,可靠性高,容积效率高;压缩机不防爆,压缩机接线盒做密封处理。
冷凝器:采用风冷翅片式冷凝器,内部采用无氧紫铜螺纹管,效率高,换热系数大,维护方便。风机采用防爆电机。
节流机构:采用毛细管,延长产品长时间运行的稳定性与可靠性。

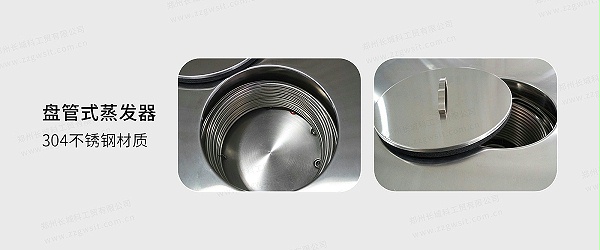

蒸发器:采用盘管式蒸发器,换热效率高;蒸发器做在储液槽内,载冷剂冻结时也不损坏蒸发器。
1.2 循环系统
采用耐高低温防爆循环泵输送载热流体;循环管路采用304不锈钢材质,防腐蚀、防低温液体污染。

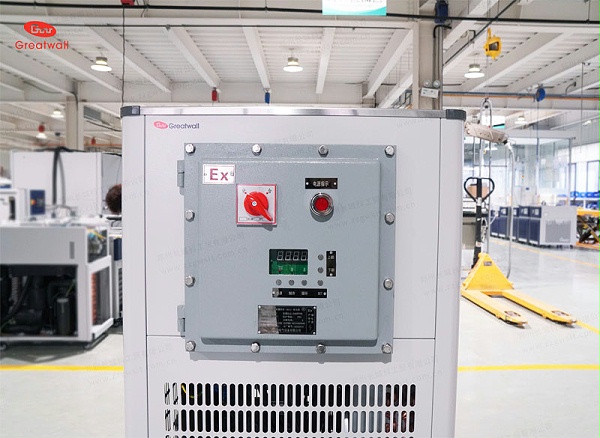

1.4 控制系统

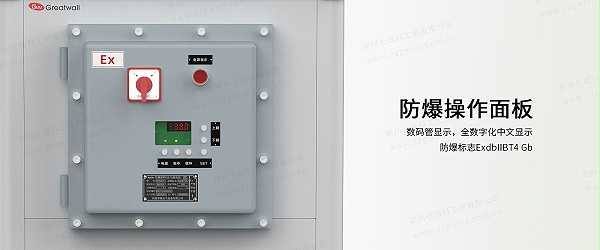

数码管显示,全数字化中文显示,按键操作,操作方便、安全、可靠。
